PRISMA RUOTANTE DI MADDOX

Combina una larga apertura di 25 mm ad un cilindro rosso di Maddox ad un prisma da 10Δ montati su un supporto a mano. Un piccolo disco zigrinato ruotante indica il potere prismatico effettivo da 0 a 10 Δ. Il grande diametro della lente permette misurazioni di tutti gli assi con o senza occhiali.

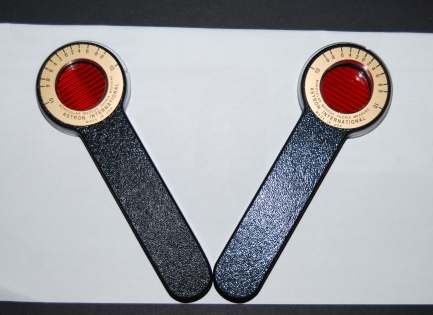

Prisma rotante singolo da 10 diottrie prismatiche Quando il manico è orizzontale, i cilindri di Maddox sono verticali ed il paziente vede una striatura orizzontale.

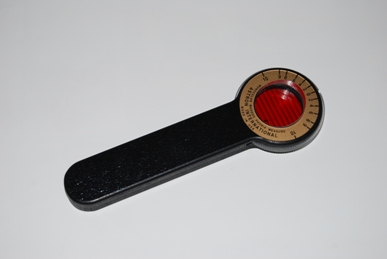

L’anello bianco fa ruotare il prisma e ne indica la potenza effettiva I cilindri rossi  di  Maddox  sono perpendicolari al  manico, perciò quando il manico è verticale,  le bacchette sono orizzontali   ed il paziente vede una striatura verticale.
